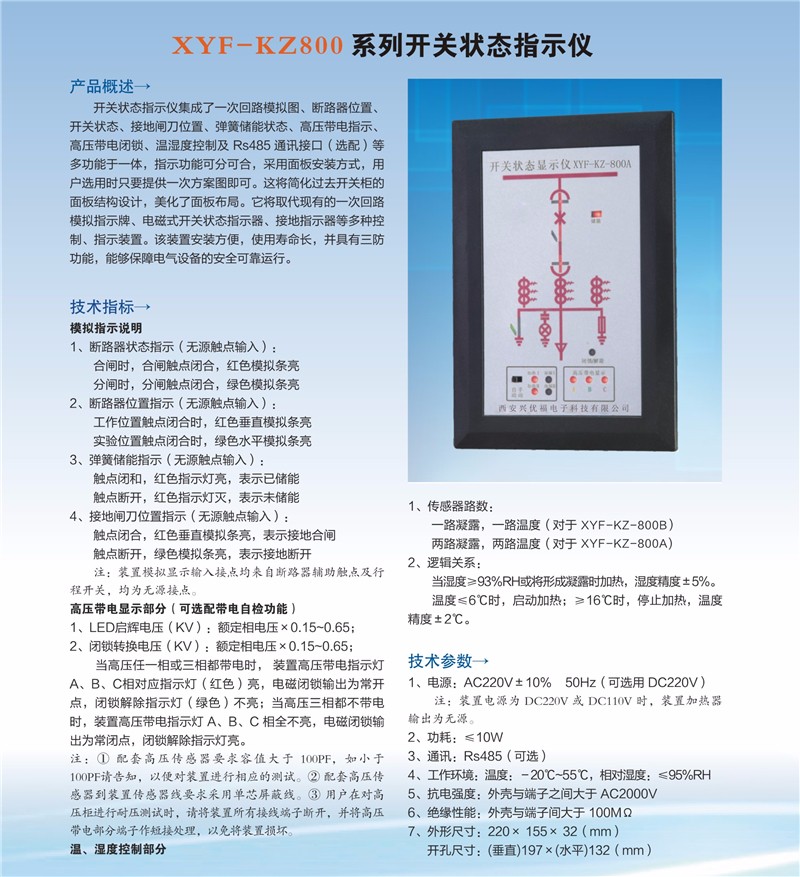

产品概述→

XYF-KZ800开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制及Rs485通讯接口（选配）等多功能于一体，指示功能可分可合，采用面板安装方式，用户选用时只要提供一次方案图即可。这将简化过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置、该装置安装方便，使用寿命长，并具有三功能安全可靠运行。

技术参数→

1、电源：AC220V±10%  50Hz（可选用DC220V）注：装置电源为DC220V或DC110V时，装置加热器输出为无源。

2、功耗：≤10W

3、通讯：Rs485（可选）

4、工作环境：温度：-20℃~55℃，相对湿度：≤95%RH

5、抗电强度：外壳与端子之间大于AC2000V

6、绝缘性能：外壳与端子间大于100MQ

7、外形尺寸：220x155x32（mm）开孔尺寸：（垂直）197x（水平）132（mm）
